配電房無人值守監控系統應用將勢在必行。通過通信網絡和計算機模塊，實現配電室內溫濕 度、漏水、安防、消防，以及空調等系統監控，實時監測配電室環境內設備的工作狀態和運行參數。 系統支持視頻傳輸，管理人員可以在網絡內任何位置通過系統，觀看流暢的環境內實時視頻，其網絡 傳輸采用多播方式，允許多臺微機同時瀏覽。一旦檢測到有人非法進入或探頭報警，即觸發錄像過程 ，把整個過程記錄下來，以便查看。

　　一、系統主要功能

　　在各小區配電房里設置溫濕度傳感器與攝像機，使得電網公司管理人員能直接通過網絡 傳回來的視頻圖像，掌握各小區配電房的溫度、濕度及環境情況，及時發現不良事件，加強配電房管 理。

　　1.智能控制

　　配電房智能環境監控管理系統以“智能控制”為核心，通過物聯網技術的集成應用， 實現配電房內環境的全天候狀態監視和智能控制。

　　2.數據獲取

　　平臺以網絡通信為核心，完成站端音視頻、環境數據以及安全防范等數據的采集和監， 并將以上信息遠傳到監控中心。

　　3.一體化顯示

　　平臺把環境、視頻、通風、照明、安全防范、消防、一次設備輔助監控等所有監控量在 監控系統主界面上進行一體化顯示和控制。

　　4.異常報警

　　當監控終端主動報警或調度端在巡測時發現有數據異常時(如電流電壓超過上下限，白天亮燈晚上熄 燈，供電線路停電時通過自備電源運行或某支路出現故障等)，前置微機自動發出語音報警、自動存 盤并在地圖上顯示相應的位置和故障類型，在電子地圖以及大屏幕上顯示相應位置，并可傳送至相關 人員的手機上。

　　5.系統維護方便

　　系統界面可根據實際工程要求自由組態，設備接入方便，不必停運系統可在線工程組態;

　　遠程配置、遠程故障診斷與維護、遠程系統升級，支持多種主流控制器、傳感器接入， 支持IEC101/102/104、Modbus、IEC61850協議;

　　支持PC、PAD和智能手機的跨平臺配置和瀏覽

　　6.遠程實時查詢功能

　　二、監控系統說明

　　無人值守的目標與功能

　　深入分析可知，無人值守并不是要完全取消變電站運維人員，而是將前端的變電站現場人員取消，通過專業人員在一個中心集中管控同區域多個變電站，人員數量大大降低，且現場的巡視檢測均由遠程完成，再設置一定數量的操作班作為具體設備操作者和調度命令的具體執行人。

　　變電站無人值守系統最重要的部分是集控中心的統一監控管理平臺。

　　無人值守集控系統總體目標

　　無人值守監控系統，就是要按照“集控中心+操作班”的模式，建立一個統一的監控管理平臺，整合變配電站主設備及輔助設備監控資源，實現以生產系統為基礎的SCADA系統、視頻監測、安防、門禁系統、入侵監控等多系統功能及聯動。

　　無人值守集控系統預期功能

　　實現遠方“五遙”，既是系統的重要功能，也是保證安全穩定運行的基礎。

　　遙測——采集并傳送運行參數，包括電壓、電流、功率等量值和負荷潮流等;遙信——采集并傳送各種保護和開關量信息;遙控——接受并執行遙控命令，主要是分合閘，對遠程的一些設備進行遠程控制;遙調——接受并執行遙調命令，對遠程的設備進行遠程調試，如調節發電機輸出功率;遙視——變電站利用攝像機監控變電站內設備的工作情況是否正常、監控變電站人員出入的狀態、監控變電站周界安全情況。變電站視頻監控系統可實現變電站操作或事故處理的遠程可視化、部分設備巡檢功能、實現安防圖像監控，將所監控到的圖像傳輸到中心端進行同步觀看， 實現全天候錄像、定時錄像及報警錄像等功能。

　　通過五遙，可以實現：

　　對變電站的運行環境和設備的實時監控;

　　對軟硬件設備的運行工況、關鍵數據進行實時監視;

　　實時集中監控不同廠商設備的運行情況、告警情況;

　　根據采集的報警信息能分析故障可能產生的原因，判斷故障的位置和故障的性質;

　　對各種異常和故障通過語音、短信多種告警方式通知相應的運行維護人員，實現對變配電房環境及應用系統運行狀態的遠程集中監控和報警功能。

　　系統建設在總體上提高變電站運行、管理的自動化水平，提高電網運行可靠性，實現變電站無人化、智能化管理，節約人力成本，提高公司效益。

　　無人值守集控系統基本原理

　　無人值守遠程綜合監控系統由三大部分組成，第一部分：前端綜合監控設備(音視頻監控、環境變量監控、出入口監控等)、綜合監控主機、綜合監控軟件;第二部分：網絡傳輸部分(寬帶網絡、無線網絡、ADSL或行業用戶專網);第三部分：管理中心軟件平臺，包括無人值守服務器、監控終端、MIS網絡終端等。

　　通過因特網實現異地遠程接入訪問，查詢各終端的數據和故障情況。支持各類移動終端 接入、隨時訪問。

　　7.查詢打印

　　可以對各監控終端任意定時數據和年、月、日統計數據進行查詢，顯示的表格、曲線圖 、直方圖均可打印，且可以對歷史故障進行查詢打印。

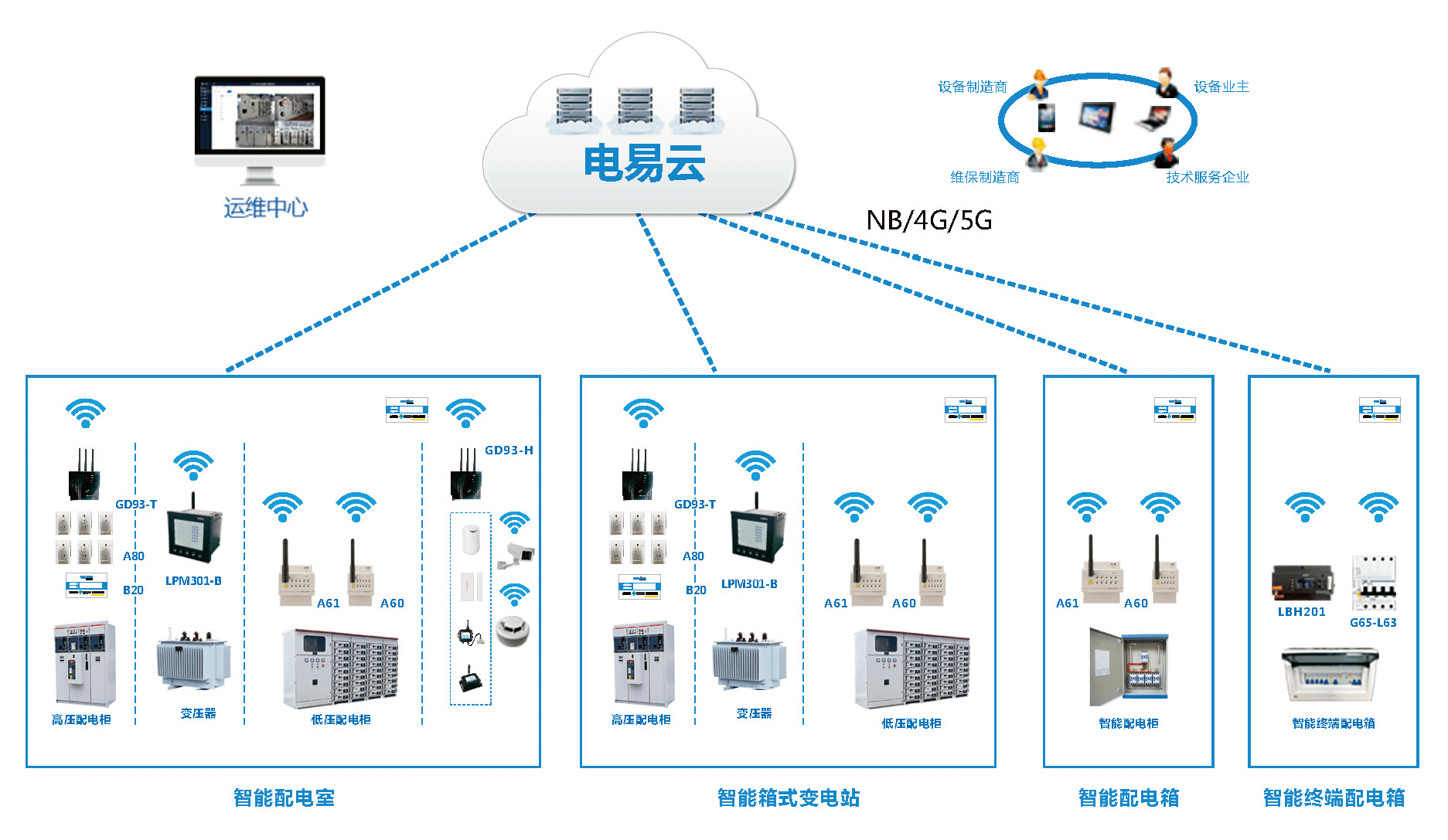

　　配電房無人值守監控系統主要是通過各種智能電參量傳感單元和特種傳感器，連接到通訊管理機上，通過GPRS或者Internet，上傳至云服務器。由智能監控中心對系統內數百家、上千家配電室、變電站實行遠程、集中監控。本系統實現現場“全無人值守”，365天24小時監控，全數據分析判斷，提前預案處理，及時維護保養，修理、改造及設備檢修等全方位服務。
