企業用電量智能管控業務應用平臺服務和污染源企業現場設備的用電監控數據服務， 并將電量采集數據傳送至綿陽市生態環境快反指揮平臺， 保證能與四川省生態環境廳平臺聯網， 實現統一監管。 對用電量監控設施進行維護運營服務，保障用電量監控設施準確、 穩定運行， 為環境管理部門提供合格的企業用 電量信息及數據分析服務， 協助環境管理部門對異常情況進行排查。
一、企業現場端用電監控設備

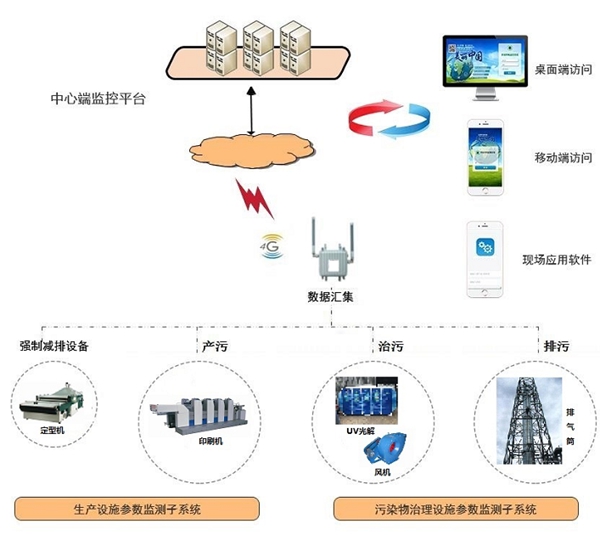

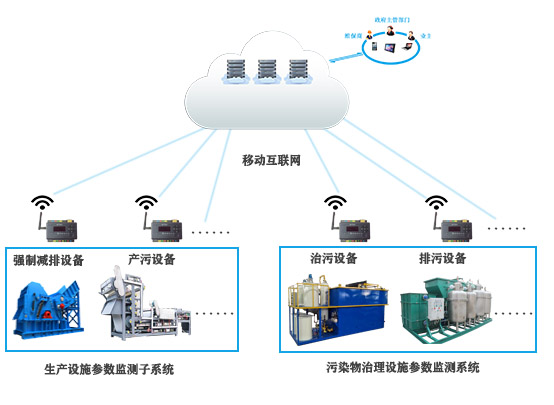

企業現場端用電量采集傳輸服務是通過對工業企業工藝的現場調研， 確定企業生產設施、 治污設施的關鍵節點， 布設電量智能采集設備， 實現對生產環節用電信息、 污染治理環節用電數據的不間斷監測。 應包括每個企業的點位布置方案、 電量采集模塊、 智能數據采集傳輸終端和網絡通訊等內容。
二、點位布置方案
對進行企業現場實地勘查， 調研企業的基本情況、 工藝信息、 生產設施、 治污設施現場相關信息， 并應制定企業端監測點位布置方案。 現場端根據點位布置方案進行實施， 通過對排污企業工藝的現場調研， 確定企業生產設施、 治污設施的關鍵節點，并據此編制布點設計方案。
2.2 電量采集模塊技術要求
| 名稱 | 指標 |
| 安裝要求 | 免停電安裝， 不影響企業的正常生產情況， 企業監測點 自組網 |
| 傳輸方式 | Lora 無線、 紅外傳輸 |
| 功率要求 | 微功率無線傳輸 |
| 傳輸距離 | 開闊地區可支持 1km 及以上距離通信 |
| 安規要求 | 至少包含結構、 絕緣電阻、 絕緣強度、 沖擊電壓、 振動 試驗、 溫升、 電源斷相試驗、 電源電壓變化試驗、 低溫 試驗、 高溫試驗、 恒定濕熱、 有功無功功率測量準確度， 有功無功電能測量準確度 |
| 電磁兼容要 求 | 至少包含以下標準的檢測： GB/T 17626.8-2006； GB/T 17626.6-2008 ； GB/T 17626.5-2008 ； GB/T |
| 17626.4-2008 ； GB/T 17626.3-2006 ； GB/T 17626.2-2006 ； GB/T 17626.11-2008 ； GB/T 17626.12-1998； GB/T31960.7-2015； | |
| 精度等級 | 至少 1 級 |
| 功能要求 | 1） 免停電安裝， 不影響企業正常生產； 2） 采用開口式互感器， 保證在整個電流范圍內線性度 高， 特別是小信號精度高， 不受無線信號干擾影響； 3） 采用專用三相計量芯片， 所有電參量直接通過計量 芯片讀取， 保證采集精度高； 4） 全電力參數測量； 5） 正反向有功無功計量； 6） 2-31 次諧波測量； 7） 支持 modbus 協議數據傳輸。 |
| 測量范圍 | 0-600A |
| LED 指示 | 電源、 通訊、 無線狀態指示 |
| 計量方式 | 獨立計量芯片 |
| 密封設計 | 電量采集模塊應有對應的密封處理設計， 應根據現場安 裝設備密封處理的情況， 定制專業密封。 應包括保護罩、 防毀壞設計。 |
每個企業的采集模塊數量參照企業對應電量采集模塊數量統計表， 具體數量以中標人實地踏勘和實際建設為準， 原則上不作調整，如需調整需與當?shù)厣鷳B(tài)環境部門對確認后， 方可調整。
2.3 定制專用密封箱
根據現場安裝設備密封處理的要求， 定制互感器防撕毀標簽（可加印刷信息） 和塑料鉛封（可印刷信息）。
2.4 智能數據采集傳輸終端
智能數據采集傳輸終端應具備與電量采集模塊無線組網， 高可靠性 linux 操作系統； 智能多協議自動轉換； 多協議多目標 IP 地址通信； 系統在線配置、 升級、 管理； 嵌入式數據庫大容量存儲等功能要
求。 在每個企業部署一套或幾套智能數據采集傳輸終端（根據企業規模及現場實際情況）， 實現該企業所有監測點位信息的電量信息采集，并對所有數據信息進行匯總后， 通過生態環境部統一規定的 HJ212 協議傳輸至采購人指定位置。
| 名稱 | 指 標 |
| 處理器 | 主頻≥500MHz， 工業級處理器 |
| 內存 | ≥512MB |
| 操作系統 | ARM 處理器， Linux 操作系統， 具有可編程， 靈活擴展 功能 |
| 存儲 | ≥4G EMMC |
| 調試串口 | 具備調試端口 |
| 無線網絡 | 支持 4G 或以上全網通傳輸方式 |
| 串口 | 3 線制RS232/485 接口（可擴展 AD、 DI、 DO 模塊） |
| 模擬量輸入 | 支持 2 路以上模擬量采集通道 |
| 數字輸入 | 電平輸入范圍為 0~12V |
| 數字輸出 | 繼電器承載電壓為 5~20V |
| 無線局域網 | 支持 Lora 無線局域網通信 |
| 功能要求 | 1） 能采集現場設備的用電信息； 2） 具備模擬量、 數字量采集接口， 適配采集終端， 能 綜合采集關鍵生產數據（燃?xì)饬俊?皮帶秤等）； 3） 支持與多個不同協議的平臺進行數據通訊； 4） 可通過 HJ 212 協議傳輸至市環保局； 5） 支持?jǐn)?shù)據自動補發功能； 6） 采用 linux 操作系統， 無版權糾紛； 7） 具有數據遠程召喚補發功能； 8） 支持 modbus 協議數據采集； 9） 具備數據修正、 降噪功能， 保證數據真實、 平穩； 10） 具備歷史數據不低于一年數據暫存功能； 11） 支持系統遠程在線維護、 配置、 升級、 管理； 12） 具備數據分析功能， 能夠分析污染治理設施異常停 運等情況， 并輸出報警； 13） 具備數據計算功能， 能夠?qū)崿F(xiàn)企業生產負荷計算功 能。 |
2.5 網絡通訊
智能數據采集傳輸終端與上端監控平臺之間的通訊基于生態環境部統一規定的 HJ 212 數據傳輸協議， 采用無線方式向監控平臺發送數據。 智能數據采集傳輸終端采集到數據后， 通過自帶的無線通信模塊， 按照 HJ 212 協議的傳輸要求， 將數據傳輸?shù)椒?wù)器。 應包含 現場端三年網絡通訊費。
2.6 現場安裝
1、對采集傳輸設備實行密封處理。組織承建單位設計專用密封，將每個點位的電量互感器進行鉛封。
2、 按照點位布置方案進行科學選定監測點位。 除對設備進行封閉外， 電量采集設備安裝時， 科學選定監測點位， 對企業總變壓器電流（即企業入廠總電流） 和企業各生產線生產設施電流分別安裝電量采集設備（設備可監測電壓、 電流大?。?總變壓器電流和各生產設施電流互相印證， 進行電量變化比對， 如果生產設施監測設備被拆卸移動， 入廠總電流依然很大， 仍可判定企業有生產行為。
3、 實行一條生產線多點位監測。 對污染源企業總變壓器、 生產、治污等多處點位全部安裝電量采集設備， 進行全生產線監控， 單一設備損壞不會影響對企業生產狀態的判定； 如果企業要完全逃避監控，則需變更所有電量監控設施， 短時間內很難完成， 也極易被執法人員巡查發現。
