一、電力運維背景。

　　變電站安全隱患高，缺乏所內安全運行信息。如果不及時發現和處理，故障范圍會擴大，影響整個政府機關的用電量。例如：電纜溫度檢測、煙霧檢測、斷路器合閘狀態檢測、溫濕度檢測、水浸檢測、門狀態檢測、視頻監控等。

　　人工運維成本高。目前，一個變電站配備了5-6名電工維修人員，導致許多電工在日常檢查之外無事可做，不僅造成人力資源浪費，還造成不必要的費用。

　　設備老化導致供電異常，嚴重影響維修人員的工作。例如，電纜老化、刀閘輔助接頭不準確、端子接觸不良等。這些問題有的是設備本身的質量和工藝原因，有的是施工和變電站設備維護不到位造成的，尤其是在很多設備無法通過在線監控裝置獲取運行數據的情況下，很容易造成供電故障。

　　現場沒有統一的監控平臺，領導無法及時準確地了解系統的運行狀態，及時掌握能耗成本，及時有效地分析和指導變電站問題，往往導致底層長期盲目浪費，無法自查，上層無法管理和指導。

　　因此，實時監控變電站的供電情況和用電安全非常重要。同時，建立和完善一體化的計量、監控、分析和管理系統，可以及時、快速、準確地獲取變電站的詳細數據，掌握能耗成本，監控電力系統的運行動態，及時發現隱患，定期分析各種數據報表，及時掌握整個系統的安全性和能源利用率，制定科學合理的電力系統運行維護流程。

　　二、方案建議。

　　針對上述情況和問題，建議如下。

　　方案3:1。設備層;2.網絡層;3.平臺層;具體說明如下:

　　1.設備層

　　電源儀表(帶通訊)安裝在變電站進/出線柜內，儀表實時采集饋線電路電源參數(電壓、電流、功率、斷路器分合信號等)。

　　在電纜溝內安裝水浸傳感器;在門上安裝開關監控模塊(實時監控門的開關狀態);在配電柜上方安裝煙霧傳感器(如煙霧產生后模塊會發出聲音報警);在重要配電柜附近安裝視頻監控，實時監控配電柜狀態(是否有人在操作，是否有火花等。

　　2.網絡層

　　網絡層也是采集部分，在每個變電站安裝采集箱(包括無線采集器、開關電源、交換機等)。)，采集器采集所的電力儀表、煙霧報警器、溫濕度變送器、水浸傳感器等。，并通過4G網絡將相關數據和視頻內容上傳到電力運維平臺。

　　3.平臺層

　　前面所有的設備安裝和采集器安裝都是為了平臺統一采集變電站內的數據電力運維平臺將變電站電表的運行狀態和數據、變電站的溫度和濕度、門開關狀態、高壓綜合保護狀態的位置報警、視頻監控、煙霧報警等數據匯總到云平臺進行統一監管。當所有異常狀態發生時，及時收到云平臺的報警信息，通過現場安裝的攝像頭觀看現場運行情況，及時安排相關人員到現場檢查問題，分析原因。

　　三、廠商平臺方案。

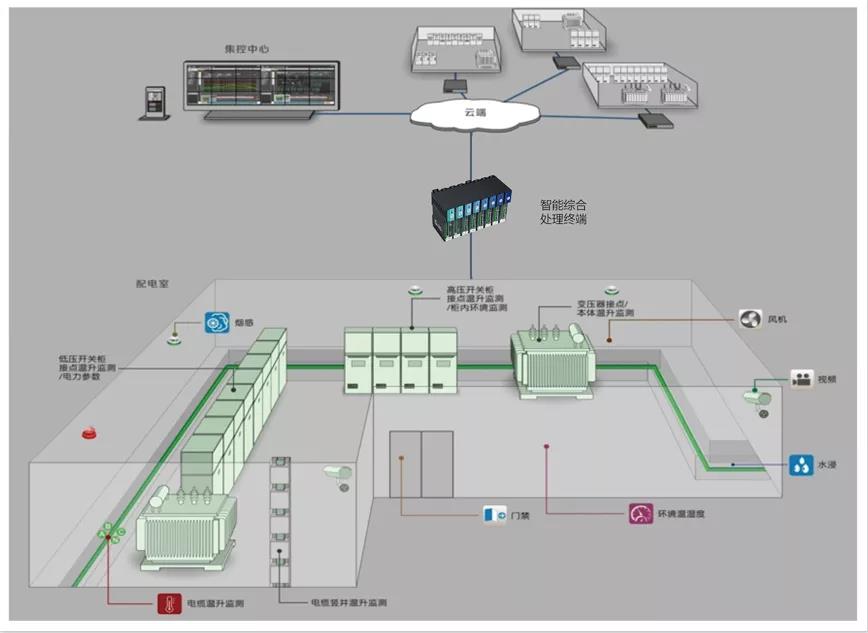

　　電力運維平臺采用分層分布式結構設計，具體拓?fù)浣Y(jié)構如下:

　　現場可以通過4G互聯網和平臺進行通信，平臺側需要有固定IP地址的寬帶接入。

　　系統可分為三層:現場設備層、網絡通信層和平臺管理層。

　　現場設備層:包括變電站安裝的多功能儀器、溫濕度監測裝置、漏水監測裝置、煙霧探測器、攝像頭、開關量采集裝置、門磁開關等。除了攝像頭，其他設備還通過RS485總線連接到現場智能網關RS485端口。

　　網絡通信層:包括現場智能網關和4G路由器。智能網關主動采集現場設備層設備的數據，可以進行規約轉換和數據存儲，并通過4G路由器將數據上傳到指定的服務器端口。當網絡出現故障時，數據可以存儲在本地，當網絡恢復時，數據可以從中斷位置繼續上傳，以確保服務器端的數據不會丟失。4G路由器需要當?shù)剡\(yùn)營商的SIM卡支持，流量取決于接入儀器的數量和是否接入視頻信號。

　　平臺管理層:包括應用服務器、WEB服務器和數據庫服務器。

　　二、平臺功能。

　　2.1登錄平臺。

　　使用瀏覽器打開云平臺鏈接.輸入帳戶名和權限密碼，進行登錄，防止未經授權的人瀏覽相關信息。

　　2.2平臺首頁。

　　平臺首頁可以描述變電站的概況，包括變電站的狀態、地圖導航和能耗月報。變電站狀態包括:變電站概況、運行狀態、當日事件記錄、當日逐時用電曲線、用電概況。

　　2.3電力監控。

　　電力監控包括變電站配電圖顯示所選變電站配電信息，配電圖顯示各電路的運行狀態和信息，顯示變壓器溫度、電流、功率因數、負荷率等曲線，電力數據顯示變電站各電路的電力數據和曲線，包括電流、相電壓、線電壓、頻率、功率因數、有功功率、無功功率等參數，并可導出圖表。

　　2.4用電分析。

　　用電分析包括能耗報告、同比分析、環比分析、電能復制、計量和線路損耗。用能報表顯示每個電路的能源數據，包括日?qǐng)?bào)、月報和年報，日?qǐng)?bào)顯示分時能源，月報顯示分時能源，年報顯示分月能源，報告可以導出。同比分析表明，每個電路的同比能耗有兩種表現形式:柱形圖和表格。計量損耗分析顯示各變電站的能耗損耗，包括每月進出線的能耗，計算差值和損耗。

　　2.5安全用電。

　　該平臺可記錄斷路器合分、門開關、電流電壓越限報警、短信日志、平臺運行日志。平臺統計檢查報警狀態，提醒運維人員及時處理隱患。

　　2.6運行環境。

　　該平臺具有環境監測顯示當前環境狀況，包括溫度、濕度、水浸和煙霧。視頻監控顯示變電站的實時視頻圖像。

　　2.7設備管理。

　　該平臺可以配備每個變電站的變壓器、進線柜、出線柜、計量柜、高壓電纜等設備信息，記錄設備制造商、型號、運行日期等。，并可以靈活定義設備缺陷類別等信息。

　　2.8用戶報告。

　　系統自動匯總變電站一個月的運行數據，對變壓器負荷、配電電路功耗、功率因數、報警事件等進行統計分析。，并列出檢查期間發現的各種缺陷和處理情況。

　　2.9運維管理。

　　運行維護管理顯示維護、檢查和檢查計劃的制定、審批和分配，以及檢查組的創建，包括檢查維護和系統設置。

　　三、解決問題。

　　通過手機APP向指定人員手機發送運維任務，通過GPS跟蹤運維實施過程，提高運維效率，立即發現運維缺陷，消除缺陷。

　　電纜溫度檢測、煙霧檢測、斷路器合閘狀態檢測、溫濕度檢測、水浸檢測、門狀態檢測、視頻監控等。減少變電站的安全隱患，及時發現和處理問題。

　　人工運行維護成本低，變電站電工維護人員可從以前的5-6人減少到1-2人，工作效率高，工作人員可以統計分析整個電力系統的運行狀況。

　　該平臺提供詳細的能耗統計、對比分析數據報表、圖表、及時掌握政府變電站電力系統情況、管理者直觀了解供配電信息。

　　人身安全有保障，平臺可以實時采集電流電壓越限報警、非電報警(煙霧、水浸、溫濕度、視頻監控等)。)，并及時提醒運維人員及時處理隱患。人員可以提前做好預防工作，而不是盲目去現場檢查(安全隱患高)。

　　該平臺可以一鍵打印用戶分析報告(運行狀態、報警匯總、檢查信息)。

　　電力運行維護平臺可以幫助政府機構建立和完善一體化的計量、監控、分析和管理系統，及時、準確、快速地獲取變電站的相關數據，監控電力系統的運行情況，及時發現隱患，確保供電安全穩定。
